Современные бесщеточные двигатели обеспечивают исключительную эффективность и компактную мощность. Их предпочитают как в тяжелой промышленности, так и в бытовой электронике. Но возникает критический инженерный вопрос. Как они на самом деле запускаются без физических датчиков? Неподвижный ротор производит нулевые сигналы обратной ЭДС. Эта физическая реальность делает начальный этап запуска невероятно сложным. В этом подробном руководстве мы разберем точную последовательность действий, которую использует бездатчиковая система для запуска двигателя. Мы изучим передовые алгоритмы, работающие за кулисами, и поделимся практическими шагами по устранению распространенных препятствий на местах.
Бездатчиковая система использует обратную электродвижущую силу, широко известную как противо-ЭДС, для определения точного положения ротора. Однако этот сигнал полностью отсутствует на нулевой скорости.
Чтобы инициировать вращение, аппаратное обеспечение выполняет весьма специфическую трехэтапную последовательность разомкнутого контура. Сюда входят выравнивание ротора, разгон с разомкнутым контуром и переключение на управление с замкнутым контуром.
Безсенсорные архитектуры полностью устраняют необходимость в физических датчиках. Такой выбор конструкции снижает сложность проводки, снижает производственные затраты и значительно повышает механическую надежность в суровых условиях.
Выбор подходящего оборудования требует от инженеров тщательного баланса требований к пусковой нагрузке, диапазонам рабочих скоростей и экстремальным условиям окружающей среды.
Чтобы полностью понять сложность последовательности запуска, мы должны сначала установить основную механику работы этих электронных систем во время нормального вращения.

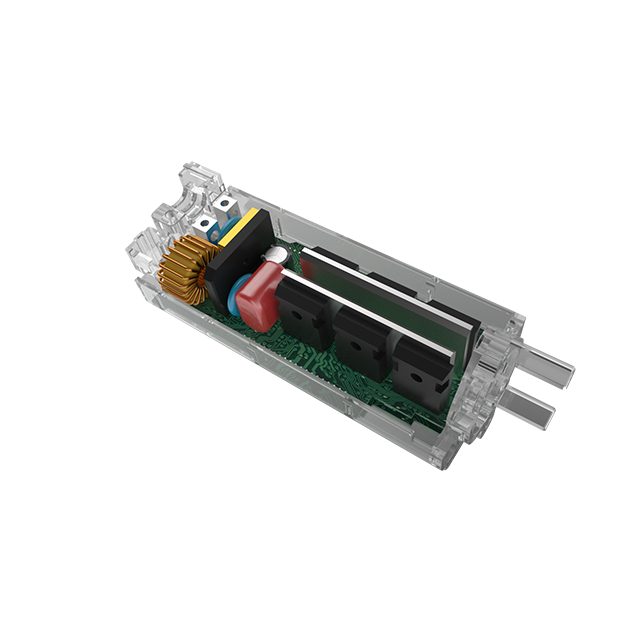

Контроллер постоянного тока — это сложное электронное устройство, отвечающее за направление электрического тока на правильные фазы двигателя. Он делает это именно в тот момент, который необходим для поддержания вращения. В отличие от традиционных коллекторных двигателей, в которых используются механические коммутаторы, бесщеточные двигатели постоянного тока требуют электронной коммутации. Плата управления действует как центральный мозг. Он быстро включает и выключает силовые транзисторы, обычно MOSFET или IGBT, создавая вращающееся магнитное поле внутри статора. Постоянные магниты, встроенные в ротор, естественным образом преследуют это меняющееся магнитное поле. Эта непрерывная погоня создает крутящий момент и вращательное движение.
В традиционной установке физические датчики обнаруживают магнитные полюса ротора. Это сообщает микропроцессору, когда именно следует переключить ток. Безсенсорная система удаляет эти физические компоненты. Вместо этого он основан на явлении, известном как противо-ЭДС.
Согласно закону индукции Фарадея, когда постоянные магниты вращаются мимо медных катушек статора, они генерируют напряжение. Это напряжение противодействует напряжению возбуждения. Система контролирует нерабочую фазу двигателя, чтобы считывать это напряжение противо-ЭДС. Анализируя время этой электрической обратной связи, микропроцессор может точно рассчитать положение и скорость ротора в режиме реального времени. Это полностью устраняет необходимость в оборудовании физического позиционирования.
Хотя противо-ЭДС представляет собой элегантное решение для работы двигателя на высоких скоростях, оно создает серьезные инженерные трудности на начальном этапе запуска.
Фундаментальная физика электромагнетизма диктует, что противо-ЭДС прямо пропорциональна скорости вращения. Когда двигатель быстро вращается, сигнал устойчивый и четкий. Аналого-цифровой преобразователь может легко его интерпретировать. Если вы исследуете фазовые линии осциллографом на высоких скоростях, вы увидите отчетливую форму сигнала.
Однако при полной остановке магнитное поле не движется относительно катушек статора. Следовательно, противо-ЭДС равна нулю. Без этого важного сигнала система фактически слепа. Он не содержит данных о текущем угле покоя ротора. Это делает математически невозможным применение правильной последовательности коммутации для достижения максимального пускового момента.
Если оборудование просто подает питание на случайные фазы, не зная ориентации ротора, результаты будут крайне непредсказуемыми. Магнитное поле, создаваемое статором, может давить на ротор в неправильном направлении.
Эта слепая коммутация приводит к сильному дрожанию двигателя на месте. Он может издавать пронзительный вой, временно вращаться назад или полностью заглохнуть. Более того, подача постоянного питания на заглохший двигатель вызывает сильный всплеск электрического тока. Эта тепловая перегрузка может быстро расплавить обмотки статора или навсегда разрушить МОП-транзисторы на печатной плате. Чтобы предотвратить катастрофический отказ, инженеры разработали точную последовательность принудительного запуска.
Чтобы преодолеть ограничение нулевой скорости, драйвер двигателя использует принудительную последовательность разомкнутого контура. Эта методология временно игнорирует отсутствие обратной связи. Он заставляет двигатель вращаться до тех пор, пока он не создаст достаточный импульс для измерения.
Микропроцессору не хватает данных об исходном положении. Следовательно, он должен заставить ротор занять предсказуемое исходное положение. Во время фазы выравнивания оборудование подает постоянный постоянный ток через две определенные фазы двигателя. Третий этап остается открытым.
Это действие создает сильное стационарное магнитное поле внутри статора. Постоянные магниты ротора с силой притягиваются к этому полю, пока не выровняются идеально. Система удерживает этот ток в течение доли секунды. Это гарантирует полное гашение остаточных механических колебаний. К концу этого шага точное положение ротора фиксируется.
Как только ротор будет надежно выровнен, начинается фаза разгона. Двигатель все еще вращается недостаточно быстро, чтобы генерировать читаемый сигнал противо-ЭДС. Таким образом, система должна работать полностью в разомкнутом режиме.
Во время этого критического окна водитель с силой продвигает магнитное поле вперед с постепенно увеличивающейся скоростью. Он рассматривает бесщеточный двигатель как стандартный шаговый двигатель. Он слепо посылает последовательность электрических импульсов, предполагая, что инерция ротора позволит ему следовать за вращающимся магнитным полем. Скорость разгона должна быть тщательно настроена в прошивке. Если магнитное поле ускоряется слишком агрессивно, ротор теряет синхронизацию и останавливается. И наоборот, если он ускоряется слишком медленно, двигатель потребляет чрезмерный ток.
Поскольку ускорение в разомкнутом контуре заставляет ротор вращаться быстрее, двигатель начинает действовать как генератор. Поворотный момент возникает, когда двигатель достигает минимальной пороговой скорости. Обычно это от пяти до десяти процентов от максимального номинального числа оборотов в минуту.
На этой скорости сигнал обратной ЭДС становится достаточно сильным, чтобы преодолеть окружающий электрический шум. Микропроцессоры обнаруживают этот чистый сигнал и мгновенно отказываются от слепой разомкнутой последовательности. Архитектура плавно переходит к управлению с обратной связью. С этого момента обратная ЭДС в реальном времени точно рассчитывает время переключения фазы. Это обеспечивает максимальную эксплуатационную эффективность и передачу крутящего момента.
Глядя на более широкий промышленный ландшафт, можно увидеть массовый переход к безсенсорной архитектуре. Такие отрасли, как управление температурным режимом в автомобилях, бытовая техника и контроль промышленных жидкостей, активно отказываются от устаревших систем. Поскольку цифровые сигнальные процессоры и микроконтроллеры становятся дешевле и вычислительно мощнее, передовые безсенсорные алгоритмы проникают в повседневную электронику. Рыночные данные показывают, что спрос на безсенсорные решения растет, поскольку производители отдают приоритет упрощению цепочки поставок. Меньшее количество физических компонентов означает меньшее количество точек отказа, меньшие затраты на сырье и оптимизированные сборочные линии. Этот сдвиг фундаментально меняет подход инженеров к проектированию высокоскоростного вращающегося оборудования.
Инженерам часто приходится выбирать между сенсорной и безсенсорной архитектурой на этапе прототипирования. Оптимальный выбор полностью зависит от профиля механической нагрузки и предполагаемой рабочей среды.
Сенсорные системы превосходно справляются с задачами, требующими огромного пускового крутящего момента после полной остановки. Электрические велосипеды, роботизированные руки и тяжелые тягачи во многом полагаются на эту архитектуру. Физический датчик Холла всегда сообщает микропроцессору, где именно находится ротор. Это обеспечивает идеально плавный запуск при больших нагрузках. Однако эти физические датчики часто являются самым слабым звеном в цепи. Они очень уязвимы к выходу из строя при экстремальных температурах или сильной механической вибрации.
Напротив, бездатчиковый подход отдает приоритет надежности и эффективности на высоких скоростях. Удалив физические датчики, двигатель становится практически невосприимчивым к опасностям окружающей среды, таким как сильная жара, влага и попадание пыли. Это делает бессенсорное управление бесспорным стандартом для дронов, воздуходувок HVAC и погружных промышленных насосов.
| Функция | Сенсорный контроллер | Безсенсорный контроллер |
|---|---|---|
| Крутящий момент при запуске | Чрезвычайно высокий | От низкого до среднего |
| Низкоскоростная работа | Гладкий и точный | Склонен к дрожанию |
| Высокоскоростная эффективность | Хороший | Исключительный |
| Экологическая долговечность | Уязвимы к жаре и пыли | Очень прочный |
| Сложность проводки | Высокий | Минимальный |
Понимание физической последовательности запуска — это лишь одна часть головоломки. Настоящий интеллект бесщеточного контроллера заключается в его встроенном программном обеспечении. В зависимости от требований к производительности для обработки перехода от запуска с разомкнутым контуром к работе с замкнутым контуром используются различные математические алгоритмы.
Обнаружение перехода через нуль является наиболее традиционным алгоритмом бездатчиковой коммутации. Его часто называют трапециевидным или шестиступенчатым управлением. В стандартном трехфазном двигателе две фазы находятся под напряжением в любой момент времени. Третья фаза остается плавающей. Когда магнитный ротор проходит мимо этих катушек статора, он индуцирует напряжение в плавающей фазе. Внутренняя схема компаратора контролирует это напряжение. Когда противо-ЭДС точно равна половине напряжения шины постоянного тока, регистрируется событие перехода через нуль. Алгоритм вычисляет время между этими событиями, чтобы определить скорость ротора. Несмотря на высокую надежность на крейсерских скоростях, этот метод принципиально не работает на нулевой скорости.
Для приложений, требующих плавной работы и более низкого акустического шума, основным алгоритмом является полеориентированное управление. В отличие от жесткого трапециевидного управления, полеориентированное управление управляет всеми тремя фазами одновременно непрерывными синусоидальными токами. Прошивка использует расширенные математические преобразования для преобразования сложной трехфазной системы переменного тока в более простую двухкоординатную систему. Сложные программные модели оценивают положение ротора путем анализа фазных напряжений и токов. Это обеспечивает превосходный динамический отклик, но требует высокой вычислительной мощности.
Наиболее существенным ограничением стандартного бездатчикового управления является невозможность определить положение ротора при полной остановке. Высокочастотный впрыск — это передовое алгоритмическое решение, разработанное для решения именно этой проблемы без физического перемещения ротора. Он использует магнитную заметность двигателя. Перед запуском система подает низковольтный высокочастотный сигнал в обмотки статора. Измеряя результирующую пульсацию тока, алгоритм математически определяет точное положение магнитных полюсов. Это позволяет применять максимальный крутящий момент с нулевых оборотов в минуту.
Создание прототипа бездатчиковой системы предполагает строгие стендовые испытания. Поскольку первоначальный запуск зависит от времени вслепую, переменные окружающей среды и внезапные изменения нагрузки легко нарушают процесс. Ниже приведены наиболее распространенные проблемы, с которыми сталкиваются полевые инженеры, и практические технические решения.
Во время стендовых испытаний двигатель может сильно трястись вперед и назад, но не сможет вращаться непрерывно. Это означает, что фаза выравнивания ротора, скорее всего, не удалась. Обычно это вызвано неправильными параметрами выравнивания. Если ток выравнивания слишком слабый, он не сможет преодолеть механическое статическое трение и привести ротор в нужное положение. Инженеры должны получить доступ к параметрам прошивки, чтобы постепенно увеличивать ток выравнивания и увеличивать продолжительность на пятьдесят-сто миллисекунд.
Иногда двигатель ненадолго вращается назад, прежде чем поймать последовательность движения вперед. Это происходит, когда последовательность коммутации в разомкнутом контуре не синхронизирована с фактической физической инерцией ротора. Если магнитное поле вращается быстрее, чем физически может следовать ротор, поля проскальзывают. Решение состоит в том, чтобы уменьшить скорость ускорения в разомкнутом контуре. Более медленный разгон позволяет физической массе ротора оставаться согласованной с вращающимся полем статора.
Безсенсорные системы, как известно, плохо справляются с тяжелыми первоначальными нагрузками. Если двигатель запускается без нагрузки безупречно, но глохнет при присоединении к механическому узлу, крутящий момент разомкнутого контура недостаточен. Инерция нагрузки не позволяет двигателю достичь минимальных оборотов в минуту, необходимых для генерации читаемого сигнала. Убедитесь, что оборудование рассчитано на обеспечение необходимого пикового пускового тока. Если настроить параметры прошивки не удается, переход на сенсорную архитектуру может оказаться единственным физически жизнеспособным инженерным решением.
Выбор правильной архитектуры является критически важным решением при закупках. Это напрямую влияет на производительность, долговечность и общую безопасность продукта. Прежде чем завершить выбор оборудования, инженеры должны оценить несколько технических параметров.
Первым шагом является строгая механическая оценка целевой системы. Рассчитайте момент трогания, необходимый для начала движения, и оцените общую инерцию системы. Если приложение предполагает высокое статическое трение, например, нагруженная лебедка, стандартная бездатчиковая система, скорее всего, выйдет из строя. И наоборот, для малоинерционных устройств, таких как лопасти вентиляторов или центробежные насосы, бездатчиковое управление является наиболее экономичным и надежным выбором.
Современное оборудование предлагает широкий спектр защитных функций. Техническим покупателям следует искать платформы, обеспечивающие программируемые профили нарастания мощности с разомкнутым контуром. Это позволяет осуществлять точную настройку в зависимости от конкретной индуктивности двигателя. Для тяжелых условий эксплуатации решения промышленного уровня, такие как контроллер с постоянным магнитом большой мощности Hoprio HP-DB2203 мощностью 2000 Вт, обеспечивают необходимые возможности. Эти устройства имеют надежную защиту от перегрузки по току, возможность отключения при перегреве и обнаружение обрыва фазы. Они разработаны для работы с широким диапазоном входного напряжения и выдают высокие пиковые токи, обеспечивая надежный запуск даже в сложных промышленных условиях.
Интеграция системы управления двигателем редко бывает простой задачей «подключи и работай». Даже оборудование премиум-класса требует тщательной настройки прошивки в соответствии с удельным сопротивлением выбранного вами двигателя. Очень важно работать с опытным производителем, который обеспечивает всестороннюю техническую поддержку. Это сокращает время выхода на рынок и обеспечивает безупречную работу в сложных условиях.
Запуск бездатчикового двигателя представляет собой уникальную физическую задачу из-за отсутствия первоначальной обратной ЭДС. Однако благодаря точному выравниванию ротора и контролируемому ускорению с разомкнутым контуром современная прошивка элегантно решает проблему нулевой скорости. Отказавшись от физических датчиков, инженеры могут создавать системы, которые значительно дешевле, проще механически и обладают высокой надежностью в экстремальных условиях. Настройка последовательности запуска требует пристального внимания к инерции нагрузки. В конечном счете, долгосрочные преимущества в высокоскоростных приложениях делают бездатчиковую технологию отраслевым стандартом. Если ваш проект требует высокой надежности и высокой скорости, переход на безсенсорную архитектуру является стратегическим инженерным решением. Если вам нужны индивидуальные решения и оборудование промышленного уровня, изучите обширный каталог Hoprio, чтобы найти именно тот контроллер, который соответствует вашим конкретным требованиям к нагрузке.
Это вообще довольно сложно. Поскольку для инициирования движения система использует слепую последовательность разомкнутого контура, большие нагрузки легко вызывают остановку двигателя, потребление чрезмерного тока или дрожание на месте. Сенсорные двигатели настоятельно рекомендуются для применений, требующих большого пускового момента.
Контроллер двигателя действует как мозг. Он генерирует логические, временные и ШИМ-сигналы, необходимые для работы. Водитель действует как мышца. Он принимает эти низковольтные логические сигналы и усиливает их, чтобы обеспечить высокий ток и напряжение, необходимые для физического управления фазами двигателя.
Большинству стандартных бездатчиковых систем с трудом удается поддерживать стабильное вращение ниже пяти-десяти процентов от максимальной номинальной скорости. На таких скоростях сигнал обратной ЭДС становится слишком слабым и шумным, чтобы микропроцессор мог его точно прочитать. Усовершенствованные алгоритмы могут немного снизить этот предел.
Да, с механической точки зрения. Удаление датчиков физического позиционирования и связанных с ними деликатных жгутов проводов позволяет уменьшить количество компонентов, подверженных тепловому разрушению, вибрационным повреждениям и проникновению влаги. В конечном итоге это приводит к созданию более надежной и долговечной системы.
Заикание или дрожание во время запуска — классический симптом неудачной фазы выравнивания ротора в бездатчиковой системе. Контроллер подает электрические импульсы, но ротор неправильно совмещен с магнитным полем. Эту проблему обычно решает регулировка пускового тока или увеличение продолжительности выравнивания в прошивке.
Для тестирования требуется переменный источник питания постоянного тока и осциллограф. Без физических датчиков для проверки необходимо напрямую контролировать фазные провода. Вращайте двигатель вручную или с помощью первичного двигателя и с помощью осциллографа измерьте форму сигнала противо-ЭДС, генерируемого на фазовых линиях. Чистая, симметричная трапециевидная или синусоидальная волна указывает на то, что внутренние обмотки статора и магниты ротора находятся в хорошем состоянии.
