Выбор неправильного шлифовального инструмента не только снижает эффективность; это создает серьезные риски для безопасности, ускоряет износ расходных материалов и нарушает структурную целостность заготовки. Производственные цеха, металлисты и промышленные операторы часто сталкиваются с трудностями при подборе шлифовального оборудования для конкретных задач — в частности, при балансировании удаления тяжелого материала с прецизионной внутренней отделкой и преодолении жестких пространственных ограничений. Использование угловой шлифовальной машины там, где необходим линейный инструмент, разрушает хрупкие детали. Принуждение линейного инструмента к сложному выравниванию поверхности приводит к потере времени и перегоранию двигателей. В этом руководстве представлена структура технической оценки, позволяющая различать механику линейного и прямоугольного шлифования, обеспечивая соответствие решений о закупках и эксплуатации производственным требованиям, плотности материала и стандартам безопасности.
Механическая ориентация и эргономика: В угловых шлифовальных машинах используется перпендикулярная система передач, оптимизированная для бокового подметания и обработки поверхностей с высоким крутящим моментом. В прямой шлифовальной машине используется линейный вал с прямым приводом, рассчитанный на высокую точность при высоких оборотах и линейное давление, основанное на усилии.
Специфика применения: Угловые шлифовальные машины преимущественно используются при удалении тяжелых материалов, сглаживании сварных швов, резке и каменных работах. Прямые шлифовальные машины превосходно справляются с внутренним шлифованием труб, штамповкой и сложным удалением заусенцев с металла.
Различия в инструментах: Угловые шлифовальные машины используют диски и колеса большого диаметра; В прямошлифовальном станке используются аксессуары, установленные на хвостовике, такие как твердосплавные борфрезы, бруски и небольшие лепестковые круги.
Безопасность и контроль: Прямые шлифовальные машины обеспечивают превосходный контроль в ограниченном пространстве, в то время как угловые шлифовальные машины требуют строгого управления отдачей из-за их вращательной массы, крутящего момента и особого риска разрушения отрезных кругов.

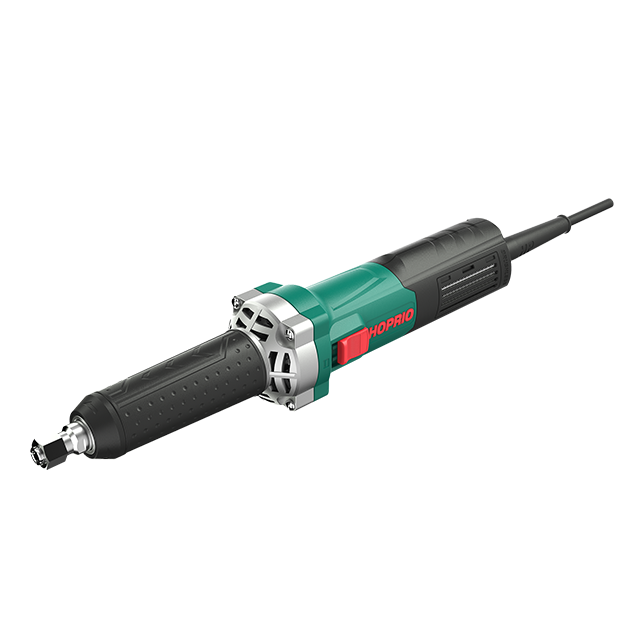

Прямая шлифовальная машина оснащена линейным механизмом с прямым приводом. Цанга совмещается непосредственно с валом двигателя, обеспечивая плавную передачу мощности без смещения направления. Энергия движется прямо от якоря к режущему приспособлению. Такое прямое соединение минимизирует потери механической энергии и уменьшает количество внутренних движущихся частей. Вы получаете немедленную реакцию дроссельной заслонки и стабильную подачу мощности прямо на кончике заусенца. В угловых шлифовальных машинах используется сложная система спирально-конических передач. Шпиндель расположен под углом 90 градусов к корпусу двигателя. Этот редуктор меняет скорость вращения на чистый крутящий момент. Шестерня приводит в движение большую коронную шестерню для изменения оси вращения. Прямые шлифовальные машины поддерживают передаточное число 1:1, что обеспечивает максимальную скорость при выполнении точных задач. Меньшее количество движущихся частей означает меньшее внутреннее трение и меньшее выделение тепла во время длительных сеансов шлифования в цехе.
Скорость вращения определяет возможности любого абразивного инструмента. Прямые шлифовальные машины работают на исключительно высоких оборотах, часто достигая скорости до 25 000 об/мин и более. Эта высокая скорость обеспечивает необходимую скорость обработки поверхности в футах в минуту (SFPM) на аксессуарах малого диаметра. Небольшим борфрезам из карбида вольфрама требуется высокая частота вращения, чтобы эффективно резать металл, не цепляясь за заготовку и не отскакивая от нее. Угловые шлифовальные машины работают на значительно более низких оборотах. Стандартные модели работают со скоростью от 7000 до 11000 об/мин. Однако они обеспечивают высокий крутящий момент, необходимый для привода больших дисков размером от 4,5 до 9 дюймов. Они проталкивают эти широкие абразивы сквозь плотные материалы, не увязая при больших физических нагрузках. Высокий крутящий момент предотвращает заклинивание диска при сильном прижатии его к балке из конструкционной стали. Если вы поместите большой диск на инструмент с высокой скоростью вращения, центробежная сила мгновенно разрушит его. Инженеры-инструментальщики балансируют частоту вращения и крутящий момент в соответствии с диаметром конкретной насадки и предполагаемой скоростью съема материала.
Геометрия инструмента определяет, как ваше тело взаимодействует с заготовкой. Линейная конструкция прямошлифовальной машины позволяет операторам применять прямую тягу вперед. Ваша рука, запястье и инструмент образуют одну прямую линию. Эта поза идеально подходит для введения инструмента в цилиндры, трубы или глубокие каналы. Вы ведете инструмент прямо вперед, как дрель, используя вес своего тела для поддержания постоянного давления. Угловые шлифовальные машины используют направленную вниз и боковую силу. Вы проводите ими по широким, плоским или выпуклым поверхностям. Перпендикулярное расположение рукоятки стабилизирует инструмент при агрессивных движениях из стороны в сторону. Вы используете корпус и плечи, чтобы направлять тяжелый диск. Боковая ручка обеспечивает дополнительную точку поворота, помогая противостоять вращению большого шлифовального круга. Использование угловой шлифовальной машины требует широкой стойки и крепкого хвата двумя руками. Линейные инструменты позволяют более тонко, как карандаш, управлять в труднодоступных местах.
| Механическая особенность | Прямая шлифовальная машина | Угловая шлифовальная машина |
|---|---|---|
| Приводной механизм | Линейный вал с прямым приводом | Спирально-коническая передача (90 градусов) |
| Рабочая скорость (об/мин) | Очень высокий (до 25 000+) | Умеренный (7000–11000) |
| Выходной крутящий момент | Ниже (зависит от скорости резки) | Очень высокий (предотвращает остановку) |
| Основное направление силы | Тяга вперед / рядный | Боковое смещение/давление вниз |
| Система крепления аксессуаров | Цанговый патрон (принадлежности с хвостовиком) | Резьбовая оправка (диски и колеса) |
Нам необходимо уточнить отраслевую терминологию, чтобы избежать ошибок в закупках в цехах. Стандартный прямошлифовальный станок — это большой и прочный инструмент, предназначенный для тяжелых внутренних работ. Для безопасной работы требуется две руки из-за мощного двигателя и агрессивного характера больших борфрез, которые он приводит в движение. Пластинчатые шлифовальные машины — это меньшие по размеру версии, управляемые одной рукой, которые используются для легкой детализации, полировки и снятия прокладок. На рынке вы также увидите «прямоугольные шлифовальные машины». Они предназначены для боковых работ в ограниченном пространстве внутри моторных отсеков или небольших помещений. Они сочетают в себе небольшой корпус и головку редуктора, расположенную под углом 90 градусов. Однако настоящая прямошлифовальная машина обеспечивает превосходный контроль давления в линии. Он отлично подходит для работы с большой глубиной проникновения, когда головка под прямым углом физически блокирует доступ к задней части трубы или канала.
Прямая шлифовальная машина по металлу превосходно справляется с конкретными высокоточными задачами, в которых инструменты для удаления больших объемов не справляются. Критерии успеха включают внутреннюю очистку труб, портирование цилиндров и сглаживание внутренних углов на изготовленных по индивидуальному заказу изделиях. Операторы используют их для удаления сильных заусенцев со свежеобработанных деталей перед сборкой. Эти инструменты абсолютно необходимы при изготовлении инструментов и штампов, где формы требуют точных допусков на размеры. Компоненты аэрокосмической отрасли и прецизионная металлообработка также в значительной степени полагаются на них для обработки сложной геометрии. Инструменты под прямым углом просто физически не могут поместиться в эти узкие места и не обеспечивают той точности, которая необходима для сложного удаления металла. Литейщики используют линейные шлифовальные машины для очистки металлических отливок и удаления нагара. Сварщики трубопроводов используют их для подготовки внутренних фасок труб перед укладкой корневого прохода. Линейная форма позволяет оператору видеть, где именно заусенец контактирует с металлом, обеспечивая четкую линию обзора вниз по стволу инструмента.
Стандартные рабочие процедуры внутренней подготовки труб с использованием линейной шлифовальной машины включают:
Закрепите трубу в цепных тисках, чтобы предотвратить перекатывание при приложении больших усилий.
Для предотвращения нагрузки выберите твердосплавную фрезу с двойной заточкой для стали или алюминиевую фрезу с одинарной заточкой для более мягких сплавов.
Полностью вставьте хвостовик борфрезы в цангу, оставляя выступ не более 1/2 дюйма, чтобы предотвратить изгиб хвостовика.
Прежде чем коснуться внутренней стенки трубы, доведите инструмент до полной скорости вращения.
Применяйте устойчивое давление вперед, перемещая инструмент круговыми движениями, чтобы равномерно сгладить внутренний диаметр.
Дайте возможность инструменту выполнять резку на высокой скорости; принуждение к заусенцу приведет к его вибрации и оставит грубую поверхность.
Пневматические прямошлифовальные станки исторически доминировали в промышленных цехах. Их легкая конструкция и непрерывный рабочий цикл сделали их стандартным оборудованием на сборочных линиях. Пневматические инструменты не перегреваются, что делает их идеальными для работы в несколько смен, когда инструмент работает постоянно. Однако современный промышленный сдвиг в значительной степени отдает предпочтение беспроводной бесщеточной прямой шлифовальной машине . Эти усовершенствованные инструменты с батарейным питанием поддерживают обороты при тяжелых физических нагрузках, в отличие от старых моделей с щетками, которые застревают. Они полностью исключают необходимость обслуживания угольной щетки, оставляя инструмент на полу и вне ремонтной мастерской. Улучшенное управление температурным режимом предотвращает перегрев двигателя при длительной работе с плотными металлами. Кроме того, снятие воздушных шлангов исключает серьезную опасность спотыкания в цехе и предотвращает постоянное сопротивление запястью оператора. Аккумуляторные инструменты позволяют бригадам технического обслуживания выполнять ремонт в отдаленных местах, высоко на строительных лесах или глубоко внутри резервуаров. Вам больше не нужно тащить на рабочую площадку тяжелые воздушные компрессоры и жесткие шланги. Электронный контроль скорости на бесщеточных моделях также обеспечивает постоянную мощность резки независимо от разрядки аккумулятора.
В прямых шлифовальных машинах используются цанги определенного размера для надежного захвата насадок. Стандартные размеры для промышленного применения обычно составляют 1/4 дюйма или 6 мм. В моделях для тяжелых условий эксплуатации могут использоваться цанги большего размера 3/8 дюйма или 8 мм для завинчивания массивных борфрез без разрушения хвостовика под нагрузкой. Вы должны убедиться, что хвостовик принадлежностей точно соответствует диаметру цанги. Неплотная посадка приводит к опасному биению, сильной вибрации и возможному выходу из строя вспомогательного оборудования.
Совместимые аксессуары включают в себя:
Борфрезы из карбида вольфрама для быстрого и агрессивного удаления металла со стали, нержавеющей стали и чугуна.
Установленные шлифовальные камни из оксида алюминия для сглаживания, придания формы краям и удаления твердой окалины.
Картриджные ролики и шлифовальные ленты для выравнивания внутренних диаметров и получения определенного рисунка царапин.
Проволочные щетки для целенаправленного удаления ржавчины, окалины и шлака внутри просверленных отверстий или узких углов.
Фетровые бобы и полировочные пасты для придания блеска изделиям из пищевой нержавеющей стали.
Угловые шлифовальные машины имеют эргономичный дизайн, обеспечивающий устойчивость при работе двумя руками. Эта конфигурация поддерживает агрессивное поперечное перемещение больших заготовок, таких как двутавровые балки и стальные пластины. Это позволяет операторам оказывать сильное давление вниз, не теряя физического равновесия. Боковая ручка обеспечивает решающую точку рычага. Эта рукоятка помогает контролировать огромный крутящий момент инструмента, когда диск врезается в материал. Тяжелый двигатель расположен параллельно вашим рукам, а отрезной диск вращается перпендикулярно. Это создает сильный гироскопический эффект. Инструмент, естественно, хочет тянуть вперед или назад в зависимости от вращения диска и угла атаки. Освоение этого инструмента требует понимания того, как безопасно наклоняться в разрез, используя вес своего тела, а не только силу рук, чтобы направлять абразив.
Эти инструменты легко справляются со случаями изготовления основных металлов. Их можно использовать для резки толстой стальной заготовки, разрезания арматуры и снятия фасок с кромок пластин перед сваркой с полным проваром. Они превосходно справляются с агрессивным удалением сварных швов, быстро сглаживая высокие валики. Судостроители используют их для удаления обширной ржавчины или окалины с корпусов перед покраской. Угловые шлифовальные машины также обеспечивают невероятную универсальность при работе с разными материалами на рабочих площадках. В отличие от прямых шлифовальных машин, они часто сочетаются со специализированными насадками для каменной кладки. Вы можете установить алмазные диски, чтобы резать бетонные блоки или прорезать компенсационные швы. Вы можете прикрепить алмазные чашечные круги для шлифовки выступов на бетонном полу или удаления толстого эпоксидного слоя. Каменщики используют их для подравнивания кирпичных стен и растирания старого раствора. Эта универсальность делает угловую шлифовальную машину незаменимой практически на каждой строительной площадке, позволяя выполнять любые работы: от конструкционной стали до фундаментных работ.
В угловых шлифовальных машинах используются резьбовые оправки для фиксации крупных принадлежностей. Стандартные размеры оправки обычно составляют 5/8'-11 в Северной Америке или M14 в Европе. Стопорную гайку необходимо затягивать гаечным ключом, чтобы предотвратить свободное вращение диска при резком торможении.
Совместимые аксессуары включают в себя:
Шлифовальные круги типа 27 с вогнутым центром (толщиной 1/4 дюйма) для удаления больших припусков и сглаживания сварных швов.
Тонкие отрезные круги типа 1 и типа 41 (обычно толщиной 0,045 дюйма) для резки металлического каркаса и листового материала.
Лепестковые диски из циркония или керамики для смешивания, чистовой обработки поверхности и удаления прокатной окалины без строжки.
Чашечные щетки из узловатой проволоки для удаления ржавчины с больших участков, краски и тяжелого шлака.
Алмазные диски с непрерывной кромкой для резки плитки, камня и каменной кладки.
Прежде чем выбирать инструмент, внимательно оцените геометрию заготовки. Используйте прямые шлифовальные машины для внутренних диаметров (ID). Они легко получают доступ к глубоким каналам, цилиндрам двигателя и узким углам внутри специальных кронштейнов. Эти области требуют линейного доступа, где громоздкая зубчатая головка просто не поместится. Вы можете погрузить шлифовальную машинку глубоко в трубу, чтобы очистить корневой проход. Используйте угловые шлифовальные машины для измерения внешнего диаметра (НД). Лучше всего они работают на широких, плоских или выпуклых поверхностях, таких как внешняя часть резервуара или плоская стальная пластина. Для безопасного использования угловой шлифовальной машины боковое движение должно быть неограниченным. Если вы попытаетесь загнать угловую шлифовальную машину в крутой угол, вращающийся диск зацепится за соседнюю стену. Это вызывает немедленную и сильную отдачу, которая вырывает инструмент из ваших рук и может привести к серьезной травме.
Угловые шлифовальные машины обеспечивают максимальную скорость съема материала (MRR). Они превосходно справляются с массовым удалением материала на плотных стальных балках и толстых листах. Если вам нужно быстро отшлифовать массивный сварной валик или снять фаску с пластины толщиной 1 дюйм, выберите угловую шлифовальную машину. Он действует как кувалда производственного цеха. Прямые шлифовальные машины предлагают значительно более низкий MRR, но обеспечивают превосходный микроконтроль. Они обеспечивают особую отделку поверхности мягких металлов или деталей, обработанных с высокой точностью. Вы можете смешивать сложные области, не затрагивая основной материал и не изменяя допуски на размеры. Изготовитель штампов использует прямошлифовальную машину для корректировки стальной формы на доли миллиметра. Прямая шлифовальная машина действует как скальпель, позволяя точно и целенаправленно удалять материал.
Устраните конкретные опасности каждого инструмента, чтобы уменьшить травматизм на рабочем месте. Угловые шлифовальные машины представляют серьезную опасность отдачи, когда диск застревает в разрезе. Тонкие отрезные круги представляют собой высокую опасность разрушения при скручивании или защемлении. Образовавшаяся шрапнель причиняет катастрофические травмы, поэтому никогда нельзя снимать ограждения. Лепестковые диски, в которых используется многослойная наждачная бумага, представляют собой гораздо более безопасную альтернативу для шлифовки поверхности, поскольку они не разбиваются. Прямые шлифовальные машины представляют совершенно другие риски. Заедание заусенца происходит, если вы слишком сильно толкаете инструмент во внутренний угол, что приводит к резкому подпрыгиванию инструмента. Изгиб хвостовика произойдет, если вы используете инструмент за пределами номинальной длины вылета насадки или оказываете слишком сильное боковое давление. Применение неправильной боковой нагрузки к линейному инструменту может привести к опасному выходу из строя вспомогательного оборудования. Операторы должны носить защитные маски, защитные очки и толстые кожаные перчатки независимо от выбранного инструмента.
Сравните частоту замены аксессуаров, чтобы понять эксплуатационные требования. Высококачественные твердосплавные борфрезы для прямошлифовальной машины требуют особой техники работы. При правильном использовании они значительно превосходят дешевые абразивы, но использование их на неправильной скорости вращения или на неправильном металлическом сплаве мгновенно приведет к разрушению твердосплавных зубьев. Объемные абразивные диски для УШМ требуют частой замены, так как абразивные зерна разрушаются. Использование неправильного инструмента быстро ускоряет деградацию расходных материалов. Вы будете полировать шлифовальный камень, используя его для обработки алюминия, заполняя поры мягким металлом до тех пор, пока он полностью не перестанет резать. Вы преждевременно изнашиваете лепестковый диск, ударяя его об острый зазубренный край, отрывая абразивные лепестки от опорной тарелки. Надлежащее обучение операторов предотвращает эти ненужные потери. Подбор абразивной зернистости, твердости связки и частоты вращения инструмента в зависимости от конкретного металлического сплава обеспечивает эффективную работу цеха.
Оцените долговечность механики инструмента, чтобы спланировать регулярное техническое обслуживание. Редукторная головка болгарки требует периодической дозаправки специализированной высокотемпературной смазкой. Он очень чувствителен к попаданию мелкой металлической пыли, которая действует как притирочный состав и со временем разрушает конические шестерни. Простота прямого привода прямой шлифовальной машины снижает количество механических отказов. Здесь нет конических шестерен, которые можно было бы сломать при больших нагрузках. Бесщеточные инструменты с батарейным питанием компенсируют необходимость длительного технического обслуживания. Они избавляют от необходимости ежедневно смазывать пневматические инструменты, сливать воду из резервуаров компрессора или восстанавливать замерзшие пневматические двигатели. Поддержание чистоты вентиляционных отверстий от металлической стружки и отсутствие мусора в цанге — основные требования к техническому обслуживанию современной бесщеточной линейной шлифовальной машины.
Выбор между прямошлифовальной и угловой шлифовальной машинкой диктуется геометрией заготовки, плотностью материала и необходимой скоростью съема материала. Дело не в предпочтениях оператора. Они являются дополнительными активами в производственной среде, а не взаимозаменяемыми инструментами. Выберите угловую шлифовальную машину для изготовления конструкций, резки, каменной кладки и подготовки тяжелых поверхностей. Выбирайте прямошлифовальную машину по металлу для прецизионного внутреннего шлифования, модификации штампов и поточного удаления заусенцев в ограниченном пространстве.
Выполните следующие шаги, чтобы оптимизировать операции шлифования:
Проведите аудит ваших текущих приложений металлообработки, чтобы выявить конкретные пространственные узкие места и проблемы с доступом к инструментам в цехе.
Изучите энергетическую инфраструктуру вашего предприятия, чтобы сделать эффективный выбор между пневматическими системами и современными беспроводными бесщеточными моделями.
Прежде чем приобретать новое оборудование, стандартизируйте размеры цанг и оправок в вашем магазине, чтобы свести к минимуму несоответствие расходных материалов и предотвратить износ принадлежностей.
Внедрите строгий тренинг по технике безопасности, направленный на управление отдачей, правильное использование защитных устройств и ограничение скорости вращения аксессуаров для всех операторов.
Составьте график планового технического обслуживания, чтобы проверять цанги на предмет износа, продувать вентиляционные отверстия двигателя и переупаковывать редукторы угловых шлифовальных машин.
О: У них одинаковая встроенная механика, но терминология различается в зависимости от масштаба. «Прямошлифовальная машина» часто относится к более крупным промышленным инструментам с более высоким крутящим моментом, предназначенным для тяжелых внутренних работ и заворачивания больших заусенцев. «Шлифмашина» обычно относится к более мелким инструментам с высокой скоростью вращения, используемым для сложной детализации, полировки и легкого удаления заусенцев с помощью небольших аксессуаров.
A: Прямая шлифовальная машина оказывает давление линейно. Лучше всего подходит для работы на больших глубинах, при внутренней вылете и при работе с осевыми нагрузками внутри труб. В прямоугольной шлифовальной машине используется головка под углом 90 градусов на небольшом корпусе. Он обеспечивает маневренность прямошлифовальной машины в ограниченном пространстве в сочетании с боковой эргономикой угловой шлифовальной машины для подметания из стороны в сторону.
Ответ: Хотя для прямошлифовальных машин существуют небольшие отрезные круги, они крайне неэффективны и опасны. По сравнению с угловой шлифовальной машиной, прямая шлифовальная машина не имеет надлежащего ограждения, обеспечивает меньший крутящий момент и плохой рычаг для перпендикулярных резов. Для резки металлической заготовки всегда используйте угловую шлифовальную машину с защитным кожухом типа 1 или типа 41.
О: Бесщеточные двигатели устраняют трение угольной щетки, что значительно снижает перегрев и требования к техническому обслуживанию. Они обеспечивают устойчивую частоту вращения при больших нагрузках и обеспечивают превосходную энергоэффективность. Это приводит к увеличению срока службы батареи, стабильной мощности резки и увеличению срока службы инструмента в сложных промышленных условиях.
Ответ: В большинстве промышленных прямошлифовальных машин используется цанговая система диаметром 1/4 дюйма или 6 мм. Модели для тяжелых условий эксплуатации могут также оснащаться цангами диаметром 3/8 дюйма или 8 мм для установки насадок с более крупным хвостовиком. Всегда проверяйте, чтобы твердосплавные борфрезы и установленные бруски точно соответствовали размеру цанги, чтобы предотвратить опасное биение принадлежностей и сильную вибрацию.
